Come sostituire SSD & RAM iMac 21,5 2013!

Andiamo a vedere come sostituire l’hard disk con un veloce SSD da 1 Tb e come sostituire anche la Ram portandola a 16 giga.

Iniziamo scollegando dall’iMac l’alimentatore e teniamo premuto il pulsante di accensione per una decina di secondi, in modo da far scaricare tutti i condensatori dell’alimentatore.
Iniziamo ad inserire fra il pannello di vetro e il case posteriore l’attrezzo per l’apertura dell’iMac dalla parte sinistra del display, accanto al pulsante di alimentazione. Questo attrezzo impedisce di andare troppo a fondo. Nel caso non utilizziate questo attrezzo fate attenzione a non inserirlo oltre i nove millimetri perché si rischia di tranciare i cavi dell’antenna e provocare danni gravi. Facciamo scorrere la rotellina lungo tutto il display, in modo da scollarlo dal case.

Con uno strumento in plastica andiamo a rimuovere la colla in eccesso, ricordandoci sempre di non inserirlo oltre i nove millimetri e tralasciamo il punto dov’è la camera.

Ora mettiamo un supporto morbido tra la base e il case in modo da non far muovere il display. E’ possibile anche farlo senza alcun tipo di supporto però cosi risulterebbe più scomodo e difficile.

Adesso facciamo delicatamente leva e solleviamo il display di pochi centimetri, perché i cavi di alimentazione e dei dati sono ancora collegati alla scheda madre.

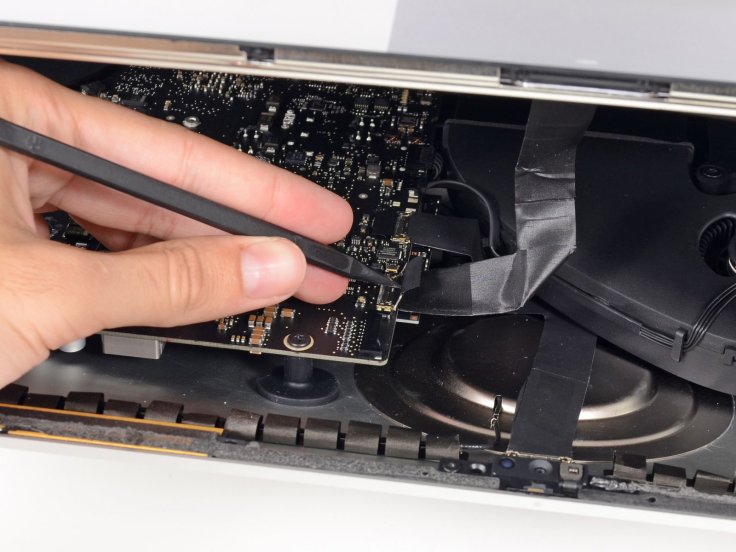

Teniamo il display sollevato e scolleghiamo il cavo di alimentazione del display.

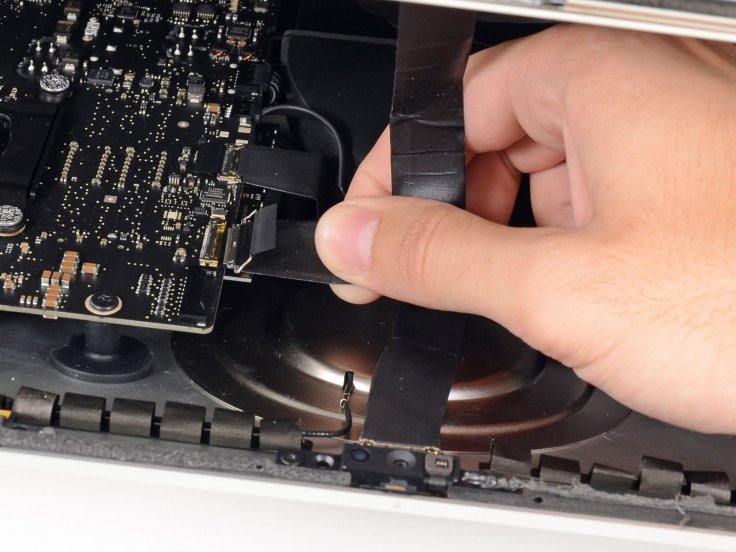

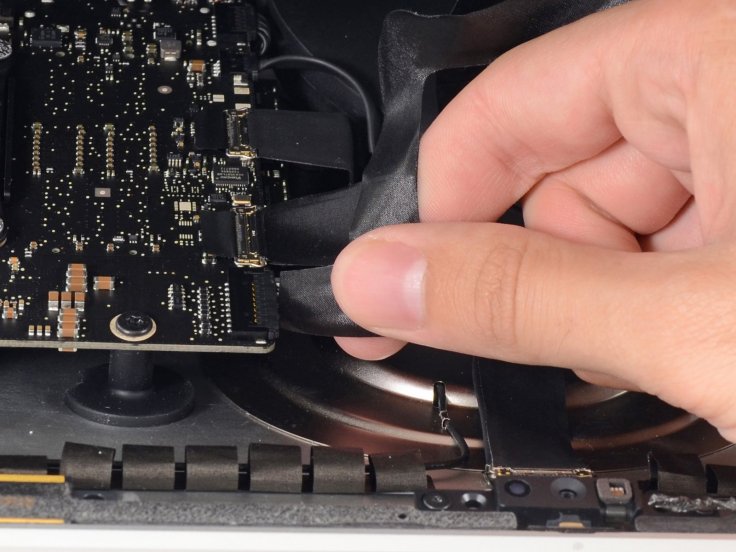

Con la punta dello spudger, o uno strumento in plastica, solleviamo la staffa in metallo sul cavo dati del display. E poi estraiamo delicatamente il cavo.

Rimuoviamo se necessario la colla in eccesso nella parte inferiore del display e rimuoviamo quest’ultimo delicatamente.
Rimuoviamo la colla e togliamo le cinque viti dalla staffa, quella centrale è diversa rispetto alle altre 4.
Rimuoviamo la staffa.
Rimuoviamo anche le 4 viti e le staffe dell’hard disk.
I prossimi passaggi sono molto delicati perché dobbiamo rimuovere l’alimentatore facendo attenzione a toccarne solamente i bordi.

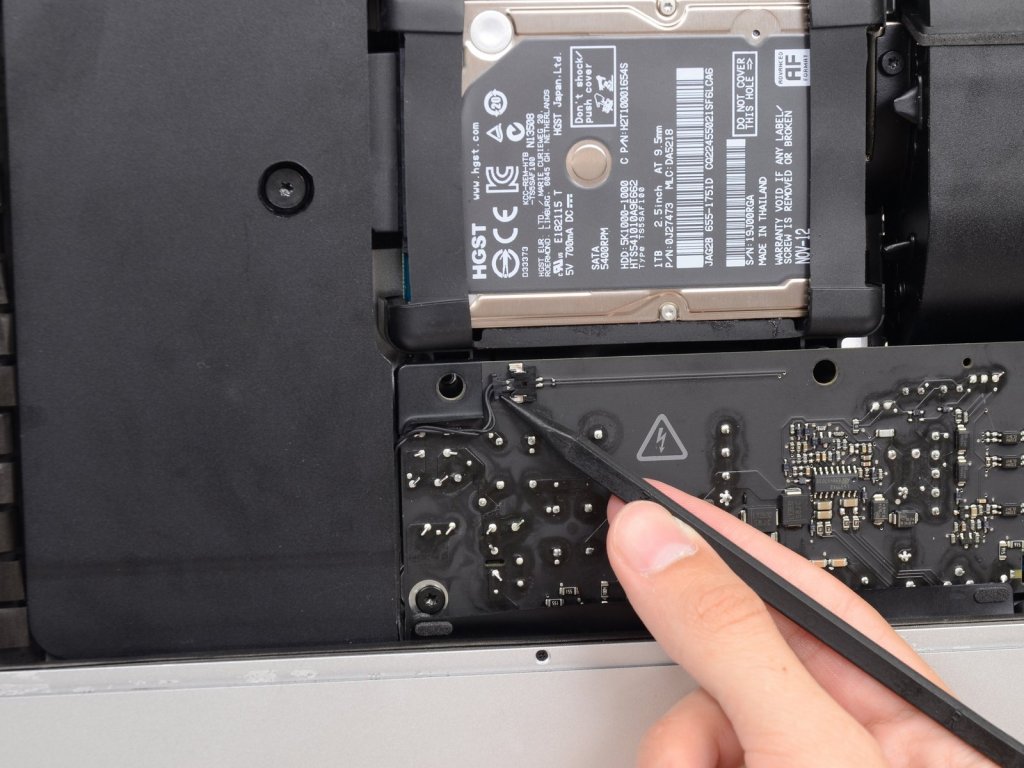

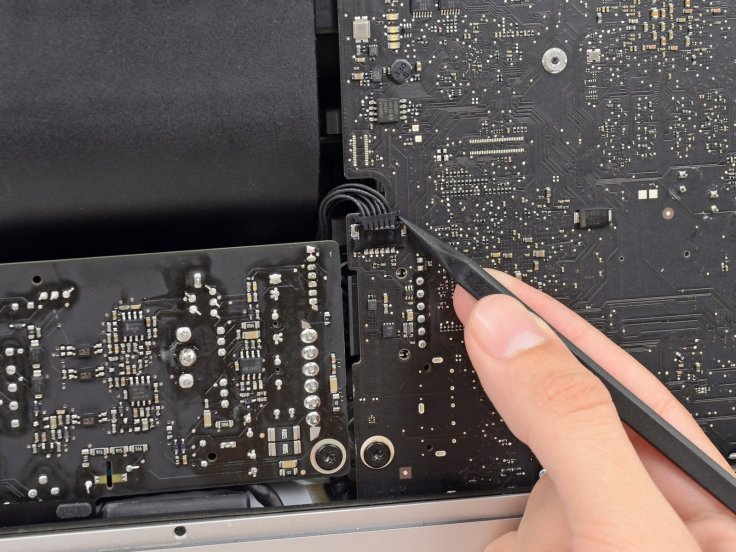

Usiamo la punta di uno spudger per spingere ogni lato del connettore del cavo del pulsante di accensione ed estraiamolo delicatamente dalla sua presa.

Facciamo lo stesso anche con il cavo di controllo dell’alimentatore.

Rimuoviamo le due viti Torx T10 che fissano l’alimentatore al case posteriore.

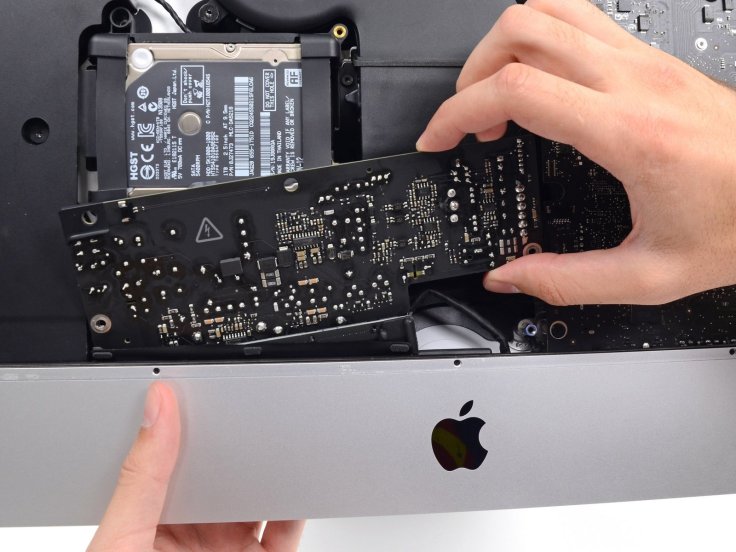

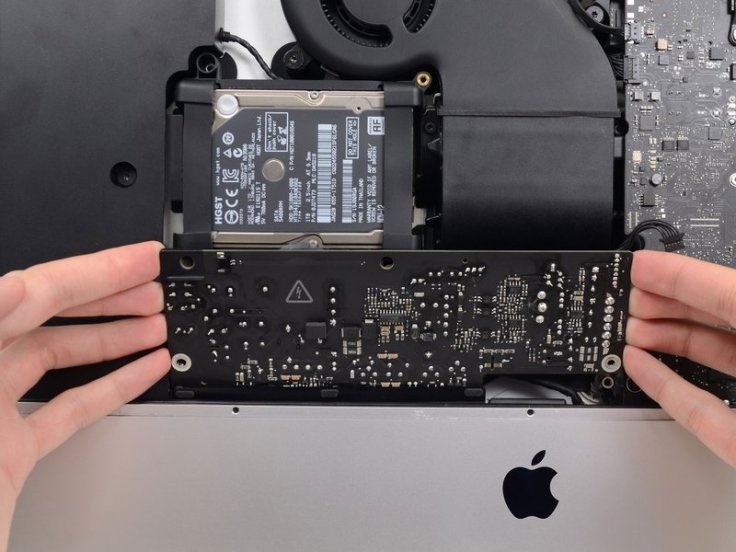

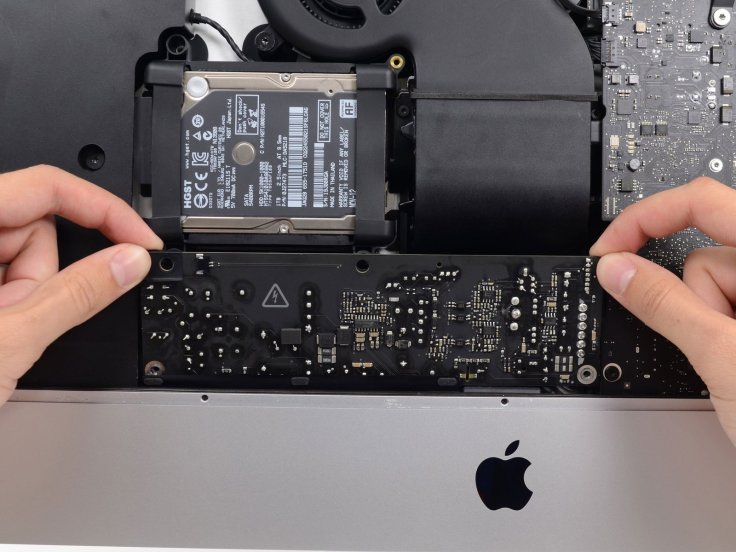

Ora incliniamo in avanti l’alimentatore, toccando sempre solo le estremità.
Lo facciamo scorrere verso destra e lo togliamo dal case senza però rimuoverlo completamente perché è ancora collegato alla scheda madre.

Capovolgiamo l’alimentatore e premiamo la linguetta sul retro del connettore del cavo di alimentazione ed estraiamolo.

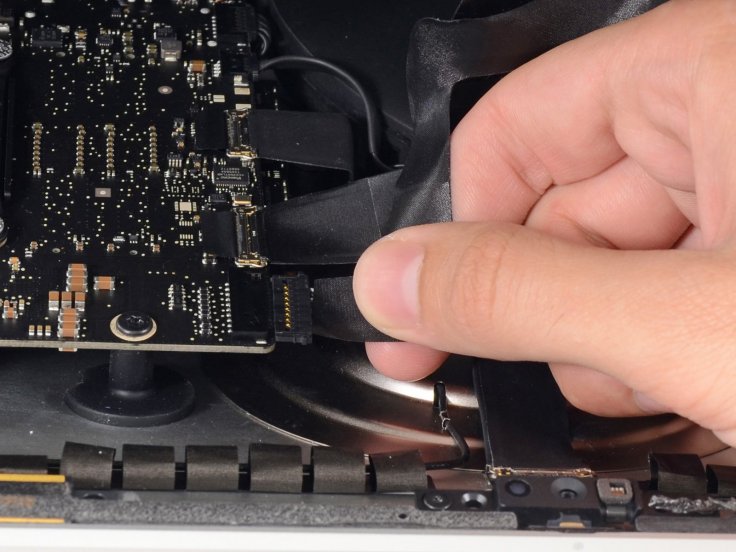

Appoggiamo l’iMac sulla schiena e con l’estremità piatta dello spudger premiamo verso l’interno la clip sul lato del connettore del cavo, nel frattempo afferriamo il cavo ed estraiamolo dal connettore dalla sua presa.

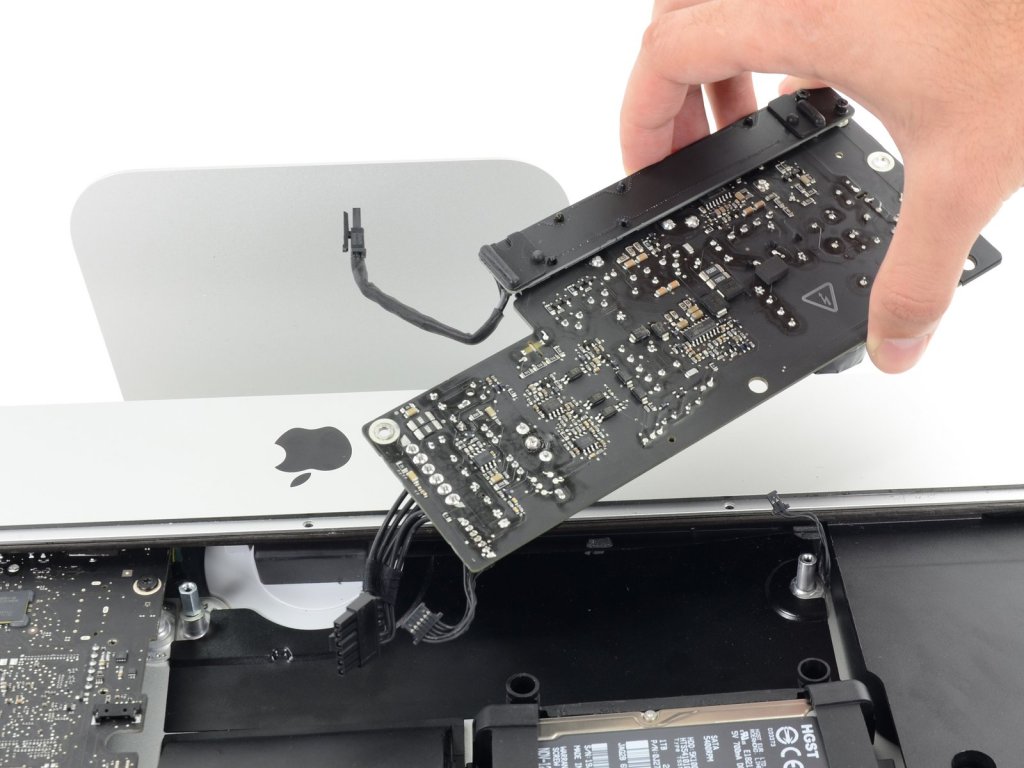

Ora possiamo rimuovere l’alimentatore.

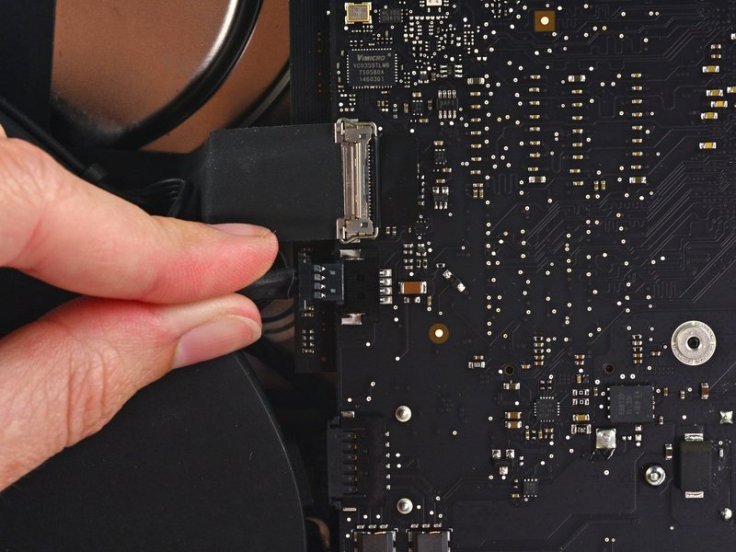

Adesso togliamo delicatamente il connettore della ventola dalla scheda madre.

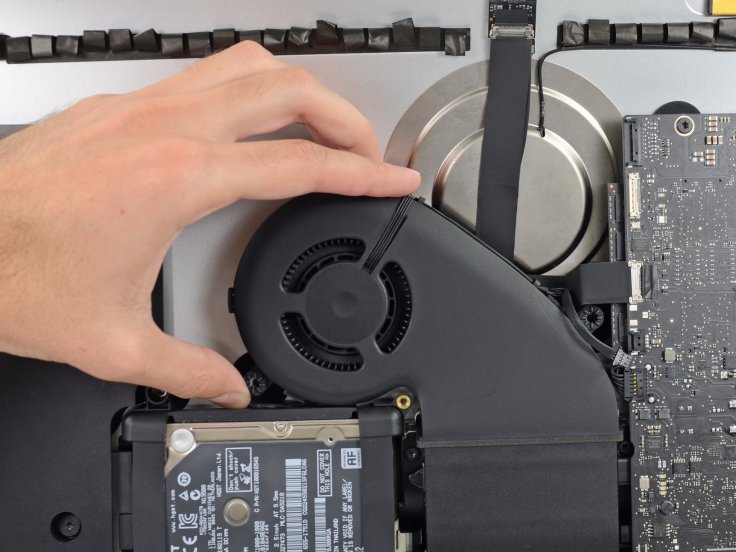

Rimuoviamo le tre viti in modo da poter togliere la ventola.

Solleviamo l’hard disk ma facendo piano perché è ancora collegato tramite il cavo SATA.
Facciamo leva tra l’hard disk e il cavo per scollegarlo. Dopo averlo rimosso, svitiamo la vite del vassoio e rimuoviamo anche quest’ultimo.
Spingiamo sui lati del connettore del cavo dell’altoparlante sinistro con la punta dello spudger ed estraiamolo.

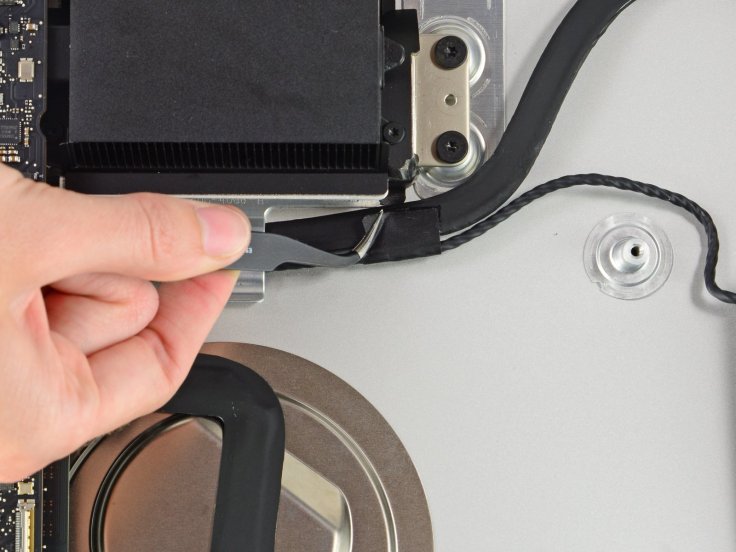

Stacchiamo il nastro che fissa il cavo dell’altoparlante al cavo SATA con un paio di pinzette.

Togliamo i due cavi dalla clip che li fissa.

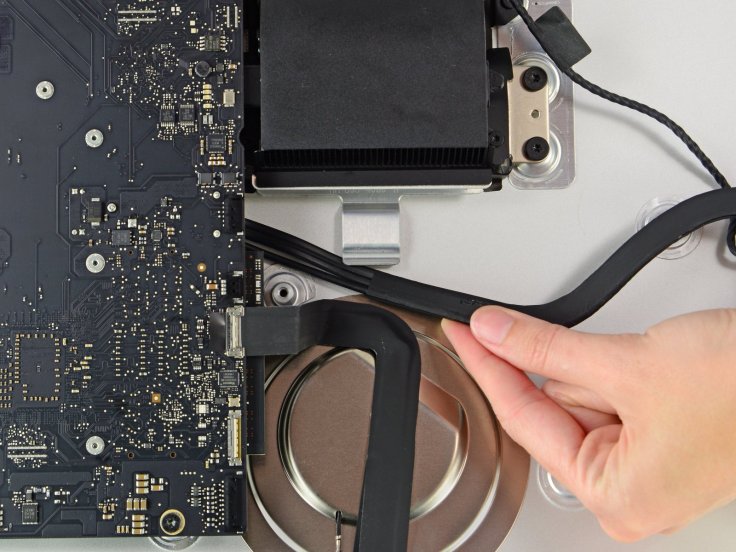

Con la parte piatta dello spudger solleviamo la staffa in metallo sul connettore del cavo della videocamera ed estraiamo il cavo delicatamente.

Scolleghiamo i quattro connettori dell’antenna.

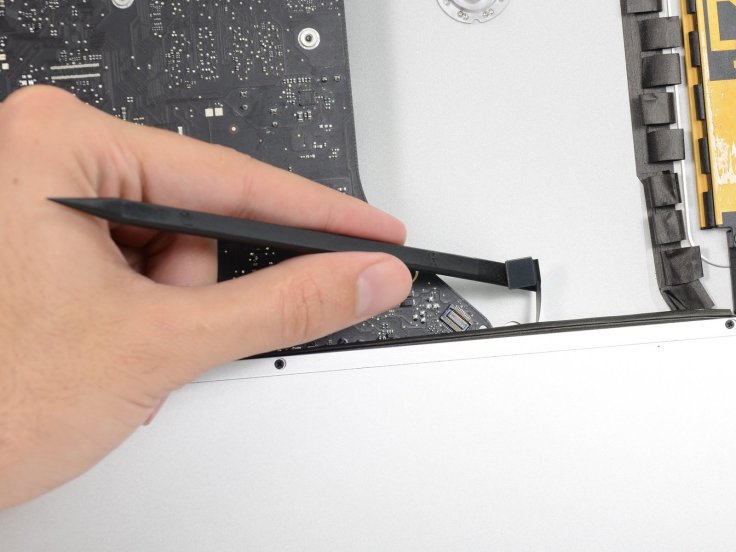

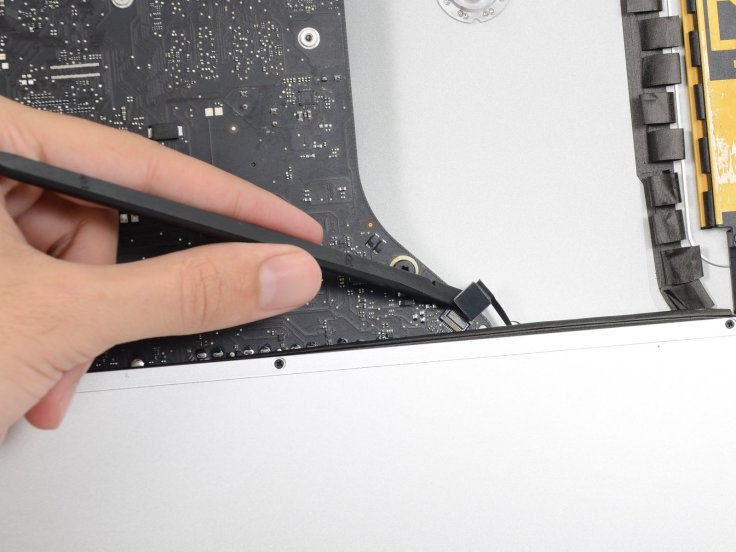

Stacchiamo il connettore del cavo jack dalla scheda logica e spingiamolo leggermente verso destra in modo da poter rimuovere la scheda madre.

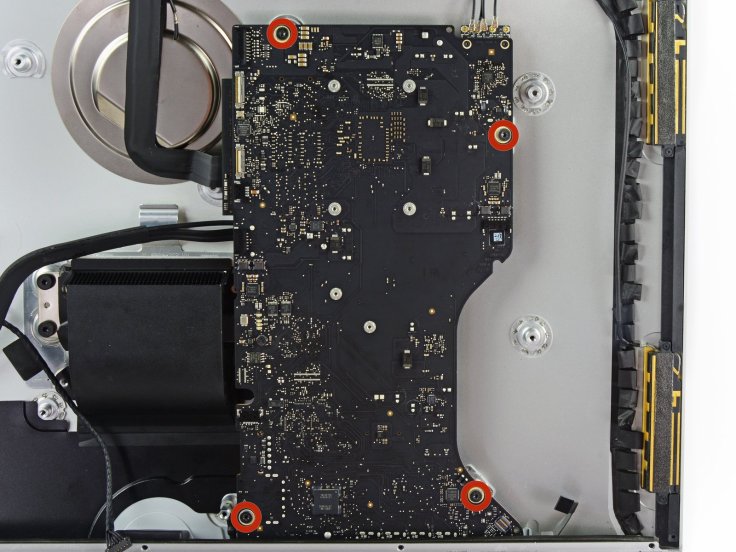

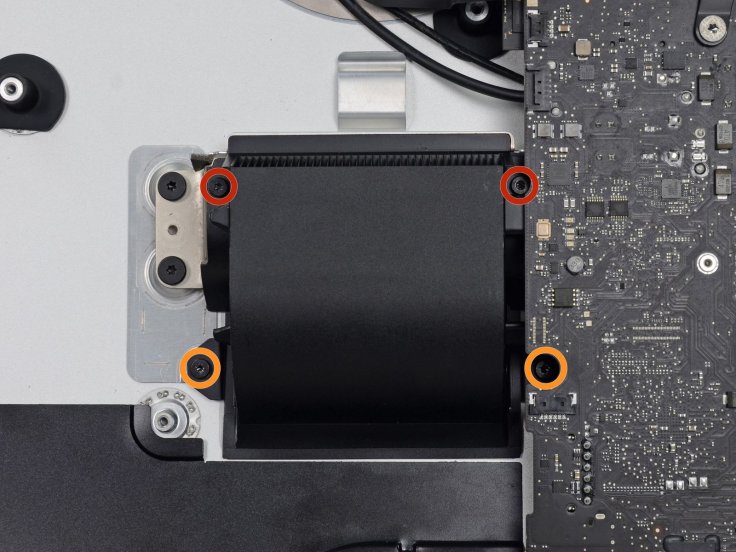

Rimuoviamo le quattro viti dal condotto di scarico e quelle che tengono ancora collegata la scheda madre al case.

Solleviamo la scheda madre verso l’alto e fuori dall’iMac. Togliere la parte inferiore è piuttosto difficile, infatti tiriamo molto delicatamente.

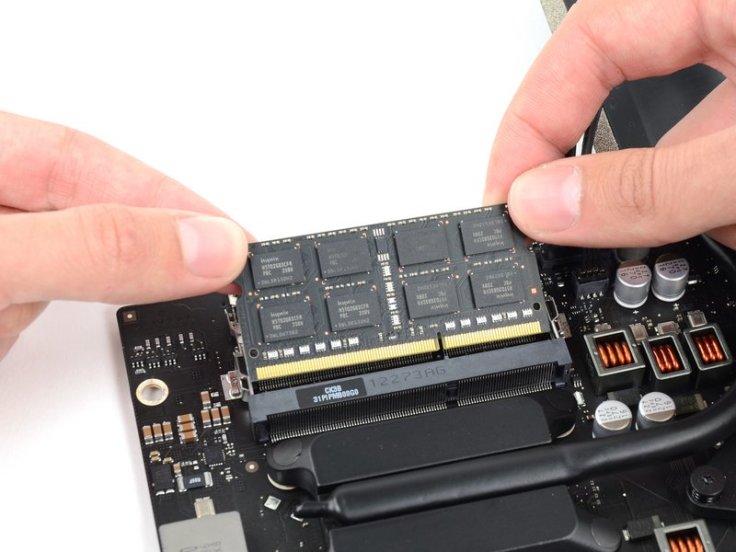

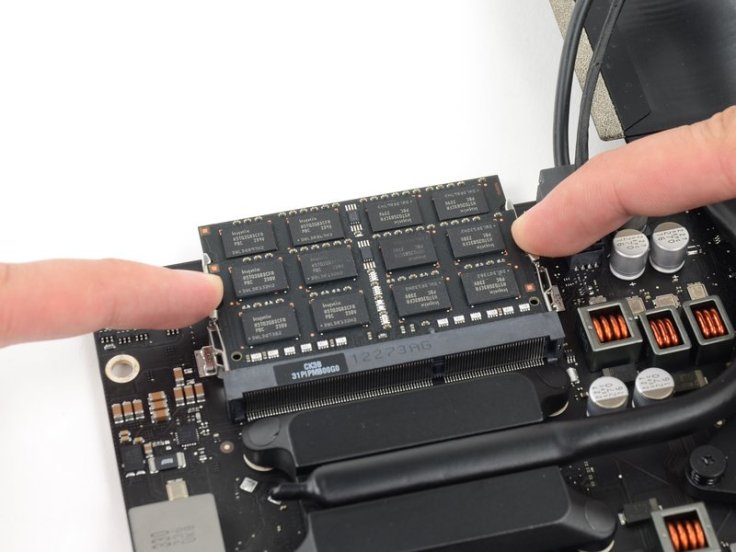

Una volta rimossa capovolgiamola e possiamo accedere alle ram. Spingiamo contemporaneamente entrambe le linguette, le ram usciranno leggermente dall’alloggiamento. Adesso possiamo estrarle.
